GENERATOR ZNAKÓW OSD-50HD

Urządzenie służy do nakładania znaków alfanumerycznych, grafiki rastrowej oraz grafiki wektorowej na obraz z kamery

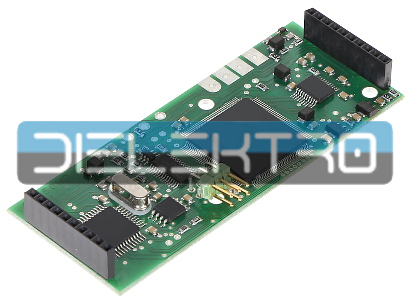

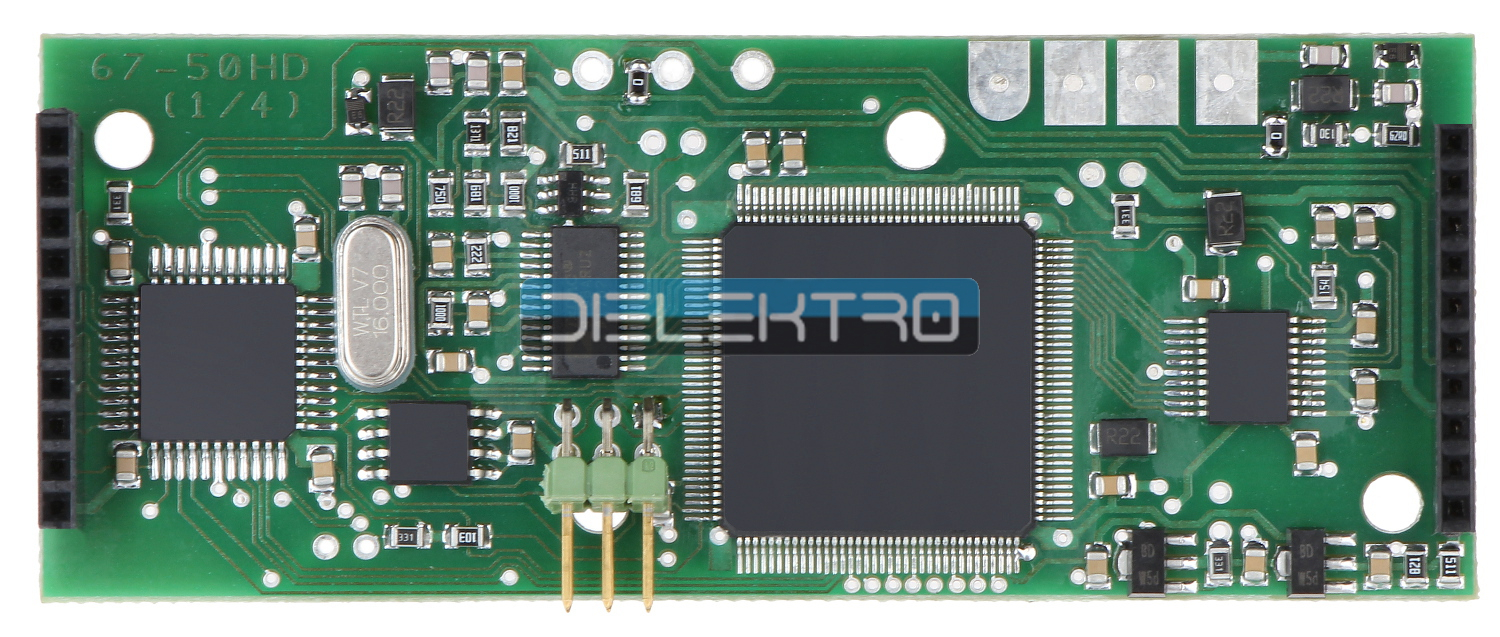

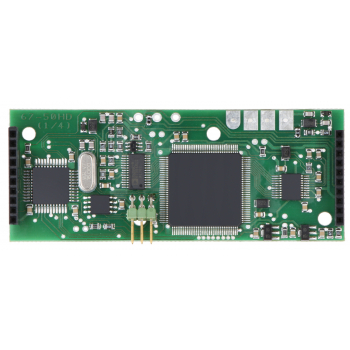

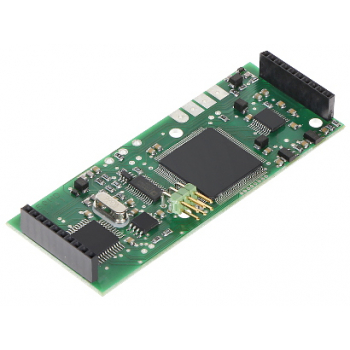

OSD-50HD produkowane jest jako płytka PCB i dedykowane dla urządzeń, gdzie wymagana jest jednoczesna obserwacja obrazu, jak i odczyt danych wysyłanych z umieszczonych w urządzeniu czujników. Przy założeniu współpracy OSD-50HD z takimi rozwiązaniami jak Arduino lub Nucleo, proponujemy dodatkowo użycie konwertera PORT-22.

Od strony sygnału wideo OSD-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału Protokół sterowania urządzeniem znajduje się w dokumentacji technicznej.

Więcej informacji o systemach OSD na stronie www.osd.systems %s

Obsługiwane standardy:	AHD, HD-CVI, HD-TVI
Wzmocnienie sygnału wideo:	0 dB
Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych:
Wbudowane protokoły KF (kas fiskalnych):
Możliwość dokładania protokołów KF (kas fiskalnych):
Obsługa grafiki wektorowej:
Obsługa grafiki rastrowej:
Możliwość aktualizacji oprogramowania:
Obudowa płyty PCB:
Wbudowany stabilizator:
Komunikacja:	UART 3.3 V
Komunikacja przy użyciu urządzeń opcjonalnych:	PORT-22
Maksymalna liczba znaków w jednej linii:	50
Maksymalna liczba linii:	40
Maksymalna liczba znaków na ekranie:	2000
Możliwość zmiany wielkości czcionki:
Możliwość zmiany położenia napisów:
Generator krzyża:
Blokada klawiatury:
Zasilanie:	3.3 V DC Zasilanie poprzez PORT-22
Pobór prądu:	240 mA (obydwa wejścia: 3V3A oraz 3V3D)
Współpraca:	tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów tryb terminala znakowego i wyświetlanie szesnastkowe Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
Waga:	0.02 kg
Wymiary:	91  x 36  x 11 mm
Producent / Marka:	DELTA
Gwarancja:	3 lata
